集中采集器使用說明
集中采集器(即集中器)為整個漏電檢測系統核心部分，具備設置和查看信息等功能。
如下圖所示：
左側綠色插口為集中器電源線插口;右側為電池開關(即由電池帶電情況下和有線電源充電時開關鍵);中間紅燈亮?xí)r表示集中器正在調整路由，綠燈亮起時表示數據正在傳輸;中間五個按鈕通常定義為“功能選擇”、“上翻頁”、“下翻頁”、“設置”和“讀取”，右側白色接口，從上到下定義是：485通訊A，485通訊B，12V輸出電源正極，12V輸出電源負極。
當和漏電指示器聯調設定時，請先打開漏電指示器電源開關，長按“查漏”按鈕，當黃燈亮起時，請把集中采集器頁面切換至“參數設置”，然后請根據“6、參數設置”要求進行設置。
集中采集器包含八個功能，其分別是：“查詢漏電”、“查詢斷點”、“過程監視”、“拓撲結構”、“事件記錄”、“參數設置”、“選項設置”和“檔位設置”。
功能說明
1、查詢漏電

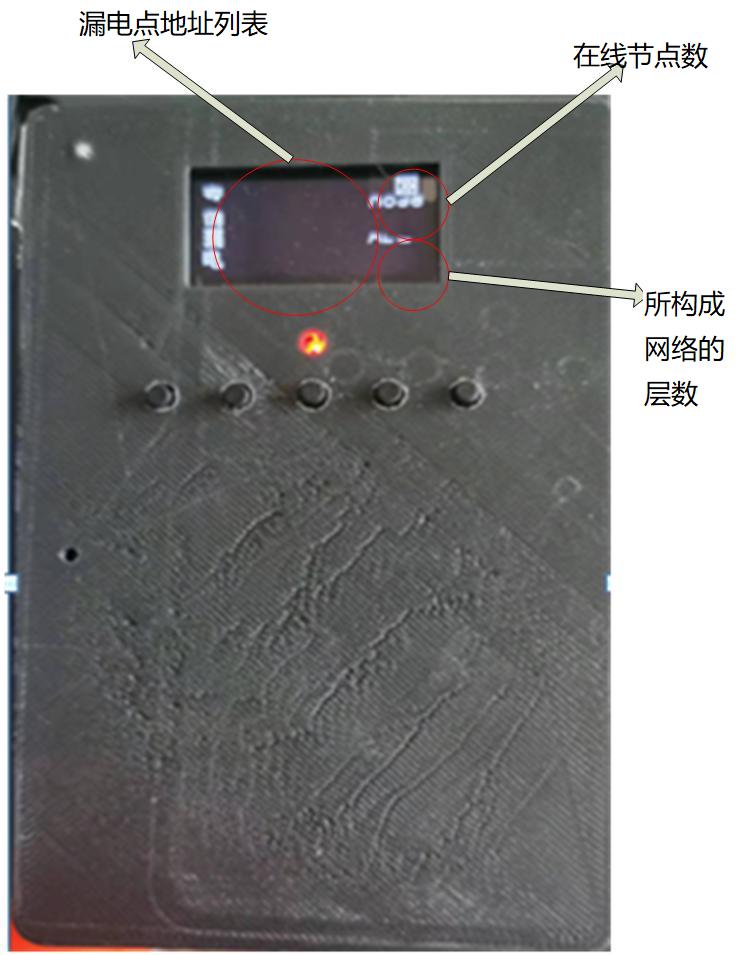

如下圖顯示，當通訊連接上時，有漏電情況時會在中間顯示其漏電指示器編號，右側會顯示通訊上的臺數和通訊建立的層數。
第一個按鈕為：功能選擇按鍵;
第二個按鈕為：上翻頁
第三個按鈕為：下翻頁
第四個按鈕和第五個按鈕沒有定義。
2、查詢斷點

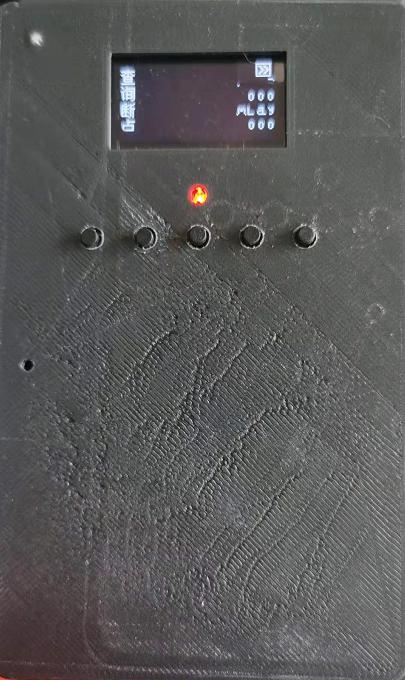

如下圖顯示，當通訊連接上時，有漏電指示器未連接上時，會在中間顯示其漏電指示器編號，右側會顯示通訊上的臺數和通訊建立的層數。
第一個按鈕為：功能選擇按鍵;
第二個按鈕為：上翻頁
第三個按鈕為：下翻頁
第四個按鈕和第五個按鈕沒有定義。
3、過程監視

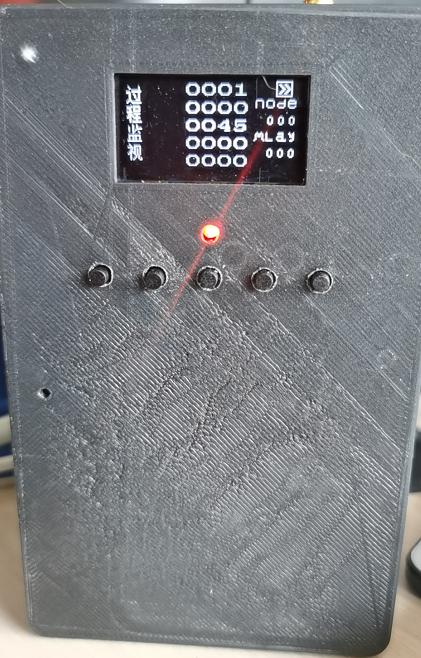

如下圖顯示，顯示通訊過程信息，右側會顯示通訊上的臺數和通訊建立的層數。
此頁面只是觀測
第一個按鈕為：功能選擇按鍵;
其余四個按鈕未定義。

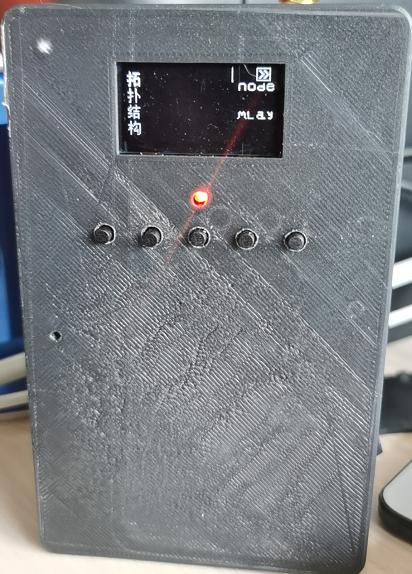

4、拓撲結構
如上圖
第一個按鈕為：功能選擇按鍵;
第二個按鈕為：上翻頁
第三個按鈕為：下翻頁
當至少連接上一個在線節點時，第四個按鈕按一下即會切換在線節點，
當選中需要查看的節點后，第五按鈕按一下會顯示該節點的整個拓撲路徑。

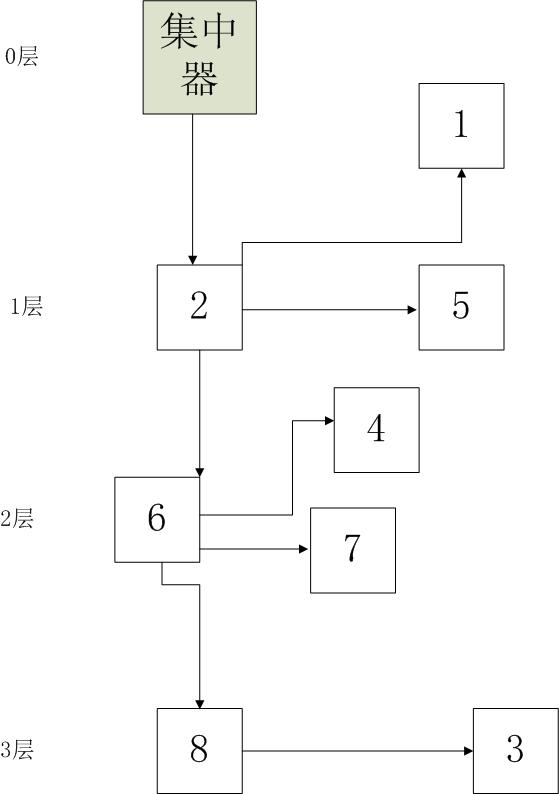

比如：有八個漏電指示器，當層數有3層時，在線節點的編號為2號、6號、8號。當需要查詢7號漏電指示器的拓撲結構時，可在中間選擇007號漏電指示器，中間會顯示002-006-007。

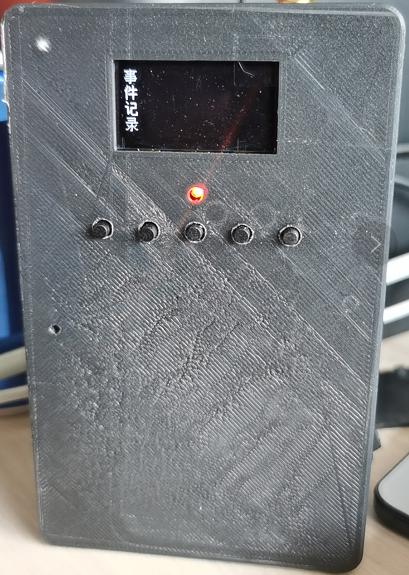

5、事件查詢
此功能正在完善中。

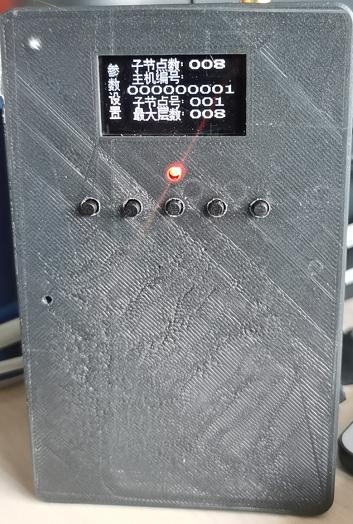

6、參數設置
子節點數：設置集中器連接漏電指示器的最大數量，根據實際系統規模配置。
主機編號：設置集中器的編號。
子節點號：顯示當前設置連接的漏電指示器編號。
最大層數：設置此拓撲結構允許的最大建立層數，一般2-3層足夠滿足絕大多數場合。
第一個按鈕為：功能選擇按鍵;
第二個按鈕為：換位
第三個按鈕為：調整數值
第四個按鈕為：設置
第五個按鈕為：讀取

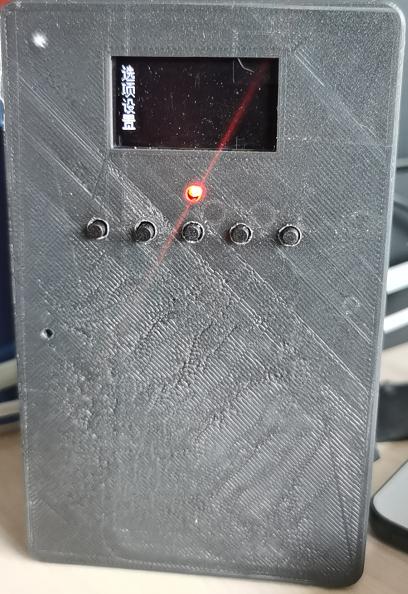

7、選項設置
此頁面為備用，正在完善。

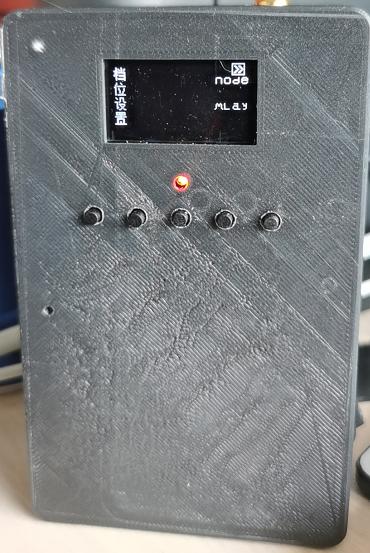

8、檔位設置
可查看當前鏈接的漏電指示器檔位情況。
第一個按鈕為：功能選擇按鍵;
第二個按鈕為：上翻頁
第三個按鈕為：下翻頁
第四個按鈕和第五個按鈕沒有定義。
